2.1

PLC全電腦控制臺

1臺

PLC全程控制生產線。絞距、絞向等可在人機介面設定，絞向左右（S/Z）自由選取。

2.2

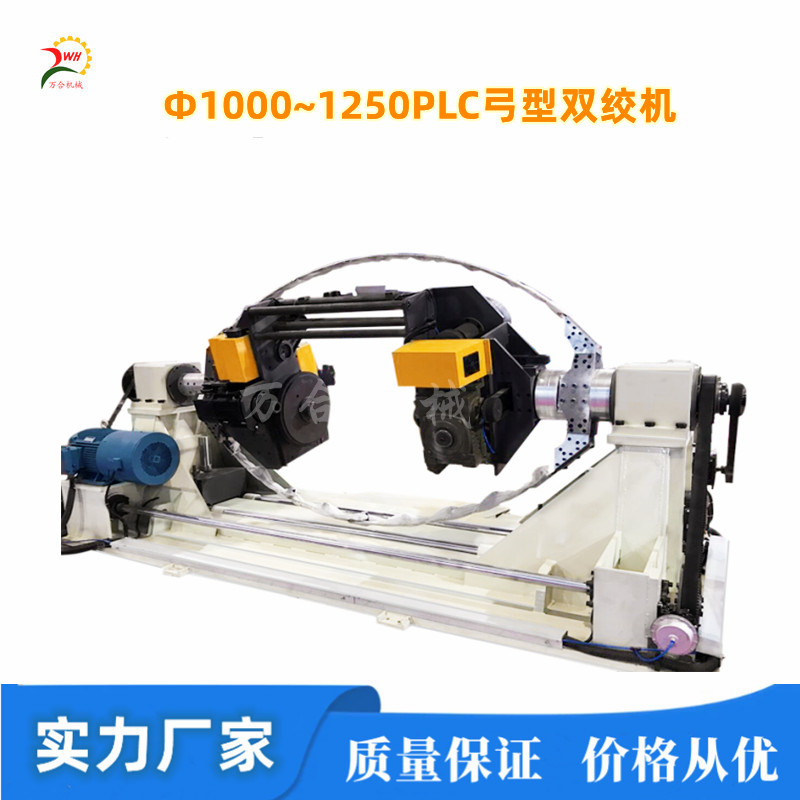

弓形絞線主機

1臺

開放龍門式機架，防振分離式安全罩，加強型主機

座，A3板精焊并加退火處理.

2.3

主動放線架

3臺

無軸頂錐式。氣動鎖軸、線盤電動升降、斷線剎車

裝置、擺臂張力放線、自動控制放線速度。

2.4

集線架

1臺

2.5

電動式升降車

1臺

型 號

Model

WH-HST-1000 PLC

（800RPM/min）

WH-HST-1250 PLC

（600RPM/min）

驅動馬達

Drive motor

30HP Motor+

Frequency adjust speed

40HP Motor+

Frequency adjust speed

單根線徑

Diameter of each wire

芯線：Φ0.80~6.5mm

銅線：Φ0.45~2.0mm

芯線：Φ0.8~8.0mm

銅線：Φ0.5~2.8mm

絞合截面積

Stranded cross-sectional area

Φ1.2~38mm2

Φ3.5~50mm2

成纜時最大直徑

芯線：16mm

銅線：8.5㎜

芯線：20mm

銅線：10mm

絞   距

Twist pitch range

35~200㎜

35~200㎜

絞 向

Twisting direction

左右絞向均勻，“S” or “Z” direction

電箱控制界面

PLC+觸摸屏+變頻器+通訊模塊+標準電器

使用電源

Voltage frequency

50HZ/380V（三相五線Three-phase five-wire）

排線裝置

Cable device

加強型精密光桿排線器，排輻、排距均可調整

Enhanced polished rod cable arranging device, row spacing and row width can be adjusted at will

收線張力

Take-up tension

磁粉離合器控制張力、大小可調節，被拉線不變型。

The magnetic powder clutch controls the tension, the size can be adjusted, and the drawn wire does not change shape.

保護功能

Protective function

⑴長度到達設定參數自動停機

The length meter will automatically stop when it reaches the set parameters;

⑵設備內部和外部斷線，自動停機報警The internal and external disconnection of the equipment will automatically stop and alarm;

⑶安全罩打開自動停機

It will stop automatically when the lift is incorrect

⑷升降不正確自動停機

It will stop automatically when the safety cover is opened。

⑸紅色警示燈：故障停機

Red warning light: shutdown due to failure
